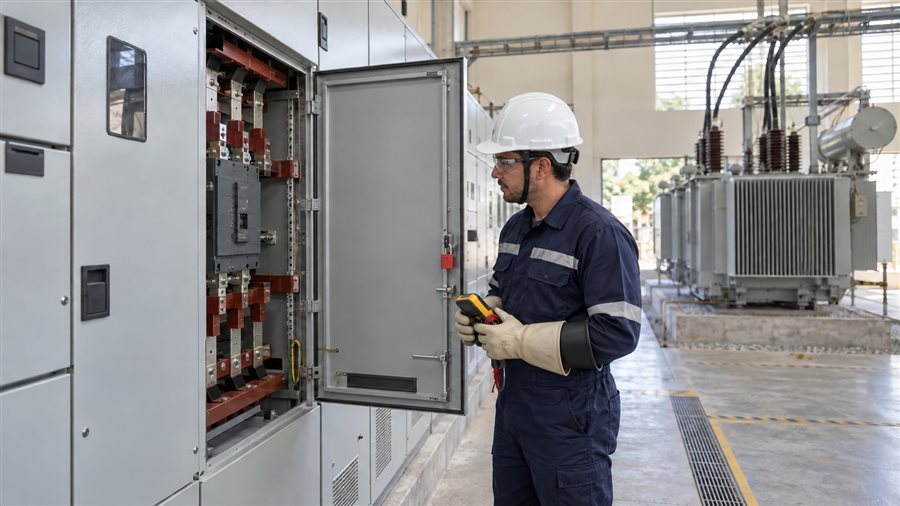

Manutenção de cabine primária: com que frequência fazer e o que é verificado

A cabine primária é por onde a energia entra no prédio, na fábrica ou no centro comercial. Quando ela falha, não cai um circuito: cai a operação inteira. Por isso a manutenção da cabine primária não deve esperar o problema aparecer. Neste guia, você entende o que é a cabine, com que frequência fazer a manutenção, o que é verificado em cada etapa, quais sinais pedem atenção imediata e como contratar o serviço com segurança em São Paulo.

O que é a cabine primária e por que ela merece atenção

A cabine primária, também chamada de subestação, recebe a energia da concessionária em média tensão e a transforma para a tensão usada nas instalações. Ela reúne equipamentos como transformador, disjuntor geral, chaves seccionadoras, relés de proteção, transformadores de corrente e de potencial, barramentos, aterramento e o sistema de medição.

Esses componentes trabalham sob carga todos os dias e sofrem com aquecimento, poeira, umidade e desgaste mecânico. As instalações de média tensão seguem a norma ABNT NBR 14039, e os serviços nelas devem respeitar a NR-10, que trata da segurança em instalações e serviços em eletricidade. Uma falha aqui pode interromper a operação de todo o imóvel, e não apenas de um setor.

Cabine primária em condomínio, indústria e comércio: o que muda

O princípio da manutenção é o mesmo, mas o impacto da falha e o plano mudam conforme o tipo de instalação:

• Condomínios e prédios comerciais: a prioridade é a continuidade de elevadores, bombas, iluminação de emergência e sistemas de segurança. A parada programada precisa ser comunicada com antecedência a moradores e usuários.
• Indústrias: a cabine alimenta máquinas e processos que não podem parar sem planejamento. A manutenção costuma ser combinada com a janela de parada da produção.
• Hospitais, escolas e data centers: a criticidade é alta, e normalmente existe gerador ou fonte redundante que também precisa estar integrado ao plano.

Com que frequência fazer a manutenção da cabine primária

Não existe um prazo único que sirva para todas as cabines. A periodicidade depende do estado dos equipamentos, da idade da instalação, do ambiente (poeira, umidade, maresia, vibração), da criticidade da operação e das recomendações dos fabricantes. O que se espera é um plano de manutenção definido por um responsável técnico habilitado, com datas e escopo registrados.

Como referência prática, muitas instalações combinam:

• inspeção visual e termográfica em ciclos curtos, para achar aquecimento e conexões soltas antes que virem falha;
• testes elétricos e verificação dos relés de proteção em ciclos maiores, com a cabine desenergizada em uma parada programada;
• avaliação extra depois de qualquer desarme sem causa clara, de uma ampliação de carga ou de uma obra próxima à cabine.

Essa combinação é um ponto de partida, não uma regra fixa. O plano certo para o seu caso sai da avaliação técnica da instalação.

Manutenção preventiva, preditiva e corretiva: qual a diferença

• Preventiva: feita em datas planejadas, com inspeções e testes, para manter os equipamentos em condição de operar.
• Preditiva: usa medições, como a termografia e a análise de tendências, para antecipar falhas antes que aconteçam.
• Corretiva: acontece depois da falha. É a mais cara e a mais demorada, porque costuma vir com parada não programada.

O objetivo de um bom plano é concentrar o trabalho nas duas primeiras e reduzir ao máximo a necessidade da terceira.

O que é verificado na manutenção da cabine primária

• Inspeção visual: estado de portas, vedações, isoladores, sinalização, limpeza e sinais de umidade, corrosão ou entrada de animais.
• Termografia: imagens térmicas das conexões e dos equipamentos para localizar pontos de aquecimento. Veja como funciona na página de termografia elétrica.
• Resistência de isolamento: teste que indica se o isolamento de cabos, barramentos e transformador segue em boas condições.
• Resistência de contato: medição nos disjuntores e chaves, que aponta desgaste dos contatos.
• Relés de proteção: verificação e ajuste, para que a proteção atue no momento certo.
• Transformador: condições gerais, temperatura, ventilação e, nos modelos a óleo, o estado do óleo isolante.
• Aterramento e intertravamentos: continuidade do aterramento e funcionamento dos bloqueios que protegem quem opera a cabine.

Ao final, o ideal é receber um relatório com os resultados, registro fotográfico e um plano de ação com as correções por prioridade.

Como é feita a parada programada, etapa por etapa

1. Planejamento: levantamento do histórico da cabine, definição do escopo e combinação da data com a administração e, quando necessário, com a concessionária.
2. Comunicação: aviso prévio aos usuários e, se houver, preparação do gerador para os sistemas essenciais.
3. Inspeção com a instalação em operação: termografia e inspeção visual, feitas antes do desligamento.
4. Desenergização e bloqueio: o desligamento segue procedimento de segurança, com bloqueio, sinalização e verificação da ausência de tensão.
5. Testes e ajustes: isolamento, resistência de contato, relés de proteção e limpeza dos componentes.
6. Religamento e conferência: a cabine só volta a operar depois da liberação do responsável técnico.
7. Relatório: resultados, fotos, não conformidades encontradas e plano de ação.

Sinais de que a cabine não pode esperar

• desarmes ou queima de fusíveis sem causa aparente;
• zumbido anormal ou cheiro de queimado perto do transformador;
• marcas de aquecimento ou escurecimento em conexões;
• cabine sem registro das últimas manutenções ou com relés nunca testados;
• aumento de carga recente, como novos equipamentos, andares ou galpões;
• pedido de seguradora ou de auditoria de cliente para comprovar as condições da subestação.

O que pode acontecer se a manutenção for adiada

Sem manutenção preventiva, uma conexão com aquecimento ou um relé desregulado só é descoberto quando falha. O resultado costuma ser uma parada não programada, mais cara e mais demorada de resolver do que uma intervenção planejada, além do risco de acidente para quem atua na instalação. A manutenção programada troca a emergência por uma parada combinada com antecedência.

Documentos que devem ser guardados

• relatórios de cada manutenção, com resultados dos testes e fotos;
• diagrama unifilar atualizado da instalação;
• ART do profissional responsável pelos serviços;
• registros de ajustes dos relés de proteção;
• histórico de ocorrências, como desarmes e intervenções.

Esses documentos fazem parte do que a NR-10 espera para empresas com carga acima de 75 kW. Entenda melhor no guia sobre o Prontuário de Instalações Elétricas.

Como contratar a manutenção de cabine primária com segurança

• confirme que a equipe é habilitada e capacitada conforme a NR-10 para trabalhar em média tensão;
• peça a ART do profissional responsável pelo serviço;
• combine a data da parada programada com a administração e, quando necessário, com a concessionária;
• exija relatório com resultados dos testes, fotos e plano de ação;
• ao comparar propostas, verifique o escopo: quais testes entram, se há termografia, se os relés são verificados e se há recomendação de periodicidade.

Como a JETA Engenharia faz a manutenção de cabine primária em São Paulo

A JETA Engenharia faz a manutenção de cabines primárias em São Paulo, com inspeção visual e termográfica, testes de isolamento e de contato, verificação dos relés de proteção e relatório técnico com plano de ação e ART do responsável. Conheça a página de manutenção de cabine primária e peça uma avaliação para a sua instalação. Para prédios, veja também o checklist elétrico do condomínio e os sinais de que o quadro elétrico precisa de retrofit.
